產品特點
■ 先進的工作模式
· 雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網波動
干擾的純凈正弦波電源，為負載提供更全面保護。
· 輸出零轉換時間，滿足精密設備對電源的高標準要求。
· 帶輸入濾波器后輸入功率因數可達到1.0，提高電能利用率，極大消除UPS對市電電網
的諧波污染，降低UPS運行成本。
■ DSP全數字化控制
· 采用數字化控制，各項性能指標優異，避免模擬器件失效帶來的風險，使控制系統更加
穩定可靠。
■ 高輸出功率因數
· 輸出功率因數達到0.9(滯后)，具有更高實際帶載能力，節約用戶投資。
■ 環境適應性強
· UPS的交流輸入電壓范圍達(380Va/ 400Vac/415Vac)±25%，從而降低電池的使用頻度，
極大地延長電池的使用壽命。
· UPS的輸入頻率范圍寬45Hz～70Hz，保證接入各種燃油發電機均可穩定工作。
■ 電池優化性能高
· 采用智能電池管理功能技術，從而延長電池的使用壽命，減少電池維護次數。
· 先進的均浮充自動轉換充電技術，最大限度活化電池，節省充電時間，延長電池的使用
壽命。
· 電池放電時間預測; UPS電池放電時，系統檢測電池放電電流的變化，根據電池智能管
理預測該此電池放電持續的時間，提示客戶做好相應的措施。
· 可以定期對電池進行自檢，及時發現電池問題，可根據不同的時間周期(每月或每周)
設置自檢開始時間及自檢持續時間。
· 寬廣的電池電壓320-490Vdc可以靈活配置電池數量。
■ N+X并聯冗余
· 采用N+X并聯冗余設計，用戶可以根據負載的重要程度配置不同的冗余程度。
· 方便并機，只要連接并機電纜并對UPS相應設置就可實現并機，系統最多可6臺UPS
并機。
· 非固定主從關系并機：在幾臺并聯的UPS中，其中先開機的一臺為主(Master)UPS，其他為從(Slave)UPS，主從UPS可以互換，如果一臺UPS的逆變器出現故障，該UPS自動切斷輸出，此時負載由剩下的UPS來提供電源。
■ 過載能力強
· 在110%/125%/150% 過載時能維持60分鐘 /10分鐘/1分鐘。
■ 抗沖擊能力強
· 完全適用于機床、線切機等工業應用環境。
■ 兼容發電機運行
· 特別設計的power walk in 功能,減小了系統啟動的沖擊電流,可以減小并機系統對發電機容量的需求。
■ LBS同步功能
· 具備LBS同步功能，支持兩路獨立電源輸入，提高了系統的可靠性。
■ 保護周全可靠
· 具有開機自診斷功能，及時發現UPS的隱性故障，防患于未然。
· 集交流輸入過、欠壓保護，輸出過載、短路保護，過流保護、母線過壓保護、
過熱保護、風扇故障保護、輔助電源故障保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性。
· 具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息。
■ EPO功能
· LCD顯示面板上嵌入一EPO按鍵，在緊急情況下按下EPO按鍵就可以緊急關機。EPO按鍵為內陷設計，且有透明外蓋遮蓋，可以避免誤操作。
■ 網絡管理人性化
· 中/文大屏幕LCD顯示面板，向用戶準確地顯示UPS的工作狀況和工作數據。
· 通過RS232/RS485接口配合UPS智能監控軟件可與電腦進行通訊，UPS的各種參數一
目了然地顯示在通訊界面上。
· 外接SNMP適配器(選件)，UPS具有遠程網絡管理功能，提供即時的UPS資料和電源
信息，通過各種網絡管理系統進行通訊和管理。

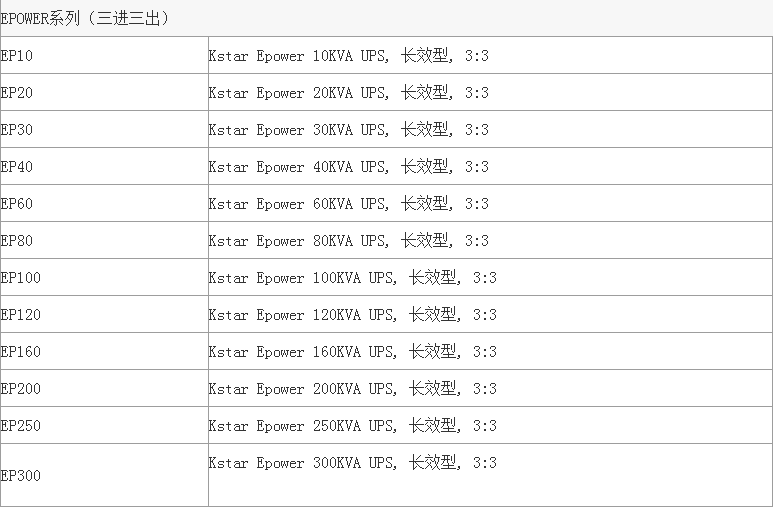

型號 | EP10 | EP20 | EP30 | EP40 | EP60 | EP80 | EP 100 | EP 120 | EP 160 | EP 200 | ||||||||||||||||
額定容量（VA） | 10KVA | 20KVA | 30KVA | 40KVA | 60KVA | 80KVA | 100KVA | 120KVA | 160KVA | 200KVA | ||||||||||||||||
額定容量（W） | 9KW | 18KW | 27KW | 36KW | 54KW | 72KW | 90 KW | 108 KW | 144 KW | 180 KW | ||||||||||||||||
輸入 | ||||||||||||||||||||||||||
輸入電壓范圍 | (380Va/ 400Vac/415Vac)±25% （三相五線） | |||||||||||||||||||||||||
輸入頻率范圍 | 50/60Hz±5Hz自動辨別 | |||||||||||||||||||||||||
功率因數 | ＞0.8（無濾波器），1（有濾波器） | |||||||||||||||||||||||||
額定輸入電流 | 15A | 30A | 45A | 60A | 90A | 120A | 150A | 160A | 240A | 300A | ||||||||||||||||
輸出 | ||||||||||||||||||||||||||
輸出電壓范圍 | 380Vac(或400Vac/415Vac)±1% | |||||||||||||||||||||||||
輸出頻率 | 自動跟蹤輸入頻率 | |||||||||||||||||||||||||
頻率穩定度（電池模式） | 50Hz/60Hz±0.05% | |||||||||||||||||||||||||
輸出波形 | 正弦波 | |||||||||||||||||||||||||
功率因數 | 0.9（滯后） | |||||||||||||||||||||||||
波形失真度 | 線性負載＜3%,非線性負載＜5% | |||||||||||||||||||||||||
過載能力 | 在110%/125%/150% 過載時能維持60分鐘/10分鐘/1分鐘 | |||||||||||||||||||||||||
峰值系數 | 3∶1（max） | |||||||||||||||||||||||||
整機效率 | 88％ | 89％ | 90％ | 90％ | 91％ | 91％ | 91.5% | 91.5% | 92% | 92% | ||||||||||||||||
轉換時間 | ||||||||||||||||||||||||||
市電模式→電池模式 | 0ms | |||||||||||||||||||||||||
旁路 | ||||||||||||||||||||||||||
額定電壓 | 380/400/415Vac | |||||||||||||||||||||||||
旁路電壓范圍 | 上限：＋10%，＋15%，＋20%可設 下限：-10%，-20%，-30%,-40%可設 | |||||||||||||||||||||||||
額定頻率 | 50/60Hz（自動辨別） | |||||||||||||||||||||||||
旁路頻率范圍 | ±2%（±10％, ±20％可設） | |||||||||||||||||||||||||
旁路轉換時間 | 0ms/1ms | |||||||||||||||||||||||||
旁路過載能力 | 15倍額定流（10ms），5倍額定電流（5s） | |||||||||||||||||||||||||
電池 | ||||||||||||||||||||||||||
電池電壓 （VDC） | 320-490Vdc 指電池電壓工作范圍；320指電池電壓低壓關機點，490指電池最大均充電壓 電池配置：380Vac系統，32節電池；400Vac系統，33節電池；415Vac系統，34節電池； | |||||||||||||||||||||||||
面板顯示 | ||||||||||||||||||||||||||
LED | 指示輸入、逆變、旁路、電池，輸出狀態 | |||||||||||||||||||||||||
LCD | 顯示輸入輸出電壓、頻率、功率，功率因數，電池電壓、電流，電池狀態，負載百分比、UPS狀態，歷史記錄，設置參數 | |||||||||||||||||||||||||
通訊 | ||||||||||||||||||||||||||
通訊界面 | 干接點，RS232，RS485，SNMP卡 | |||||||||||||||||||||||||
工作環境
| ||||||||||||||||||||||||||
工作溫度 | 0～40℃ | |||||||||||||||||||||||||
相對濕度 | 0～95%不結露 | |||||||||||||||||||||||||
儲藏溫度 | -25℃～55℃ | |||||||||||||||||||||||||
噪音（距箱體1米處） | ＜65dB | ＜68dB | ＜72dB | |||||||||||||||||||||||
物理特性 | ||||||||||||||||||||||||||
凈重（Kg） | 225 | 275 | 320 | 335 | 490 | 575 | 755 | 900 | 1300 | 1350 | ||||||||||||||||
毛重（Kg） | 280 | 330 | 370 | 390 | 560 | 645 | 855 | 1000 | 1400 | 1450 | ||||||||||||||||
尺寸（W×D×H）mm | 555×720×1220 | 800×740×1400 | 1070×750×1400 | 1420×750×1805 | ||||||||||||||||||||||
選件 | ||||||||||||||||||||||||||
諧波濾波器、SNMP適配器、LBS電纜、電池溫度傳感器、電池接地故障檢測、旁路均流電感 | ||||||||||||||||||||||||||
符合國際EMC安全規定 | ||||||||||||||||||||||||||
EMI | IEC62040-2；對UPS的EMC 輸出的要求（>16A） | |||||||||||||||||||||||||
EMS | IEC61000-4-2(ESD)： 抗靜電能力 | |||||||||||||||||||||||||
IEC61000-4-3(RS)：抗輻射干擾能力 | ||||||||||||||||||||||||||
IEC61000-4-4(EFT)：抗電源脈沖干擾能力 | ||||||||||||||||||||||||||
IEC61000-4-5(Surge)：防雷擊/突波能力 | ||||||||||||||||||||||||||
執行標準 YD/T1095-2008 | ||||||||||||||||||||||||||
